27.01.2013 15:26
Ли Геннадий:
печь ОНДОЛЬ

Коллеги приветствую всех и обращаюсь с просьбой поддержать советами, замечаниями, предложениями или просто размышлениями по поводу усовершенствования древней конструкции отопительно-варочной печи, которую возводили раньше, применительно к нашему времени и к нашим условиям.

Исходя из предварительных пожеланий:

- вариант для непостоянного проживания,

- печь не должна дымить в помещении,

- на ней надо иногда готовить, а также подогревать что-то,

-по возможности быстрый прогрев помещения,

- минимальный вес (размещение на существующем полу, нагрузка не более 500кг/м2)

 У меня сложился пока такой окончательный вариант конструкции ОНДОЛЬ.

Думаю оптимально будет делать модульную конструкцию, чтобы удобно было компоновать модули по-месту, в зависимости от условий и задания. За основу принята конструкция из видеоролика. 1модуль - печь. Вижу два варианта или буржуйка с духовкой, или дачная печь Колеватова с малым варочным  настилом. 2модуль - ондоль. Для максимального облегчения конструкции нижний ярус сделать на столбиках из газобетона, второй ярус на столбиках из дырчатого кирпича. 3 модуль - труба. Нижняя часть из кирпича, выше - сендвич. В нижшей части располагаются поворотный шибер летнего хода, прочистная дверка и гильза отвода дыма из ондоля. Размеры "лежанки" приняты 2500х3000, кратно размерам тротуарных плит (500х500х60). Распределённая нагрузка "лежанки" получилась примерно 460кг/м2. Очень интересно ваше мнение по поводу равномерности распределения дымового потока в пространстве "лежанки".

Буду очень признателен участию в обсуждении данного проекта.

С уважением Геннадий.

Оставьте Ваш комментарий

прикрепить файл
X
Страницы:
2
< Назад Далее >
  • 25.04.2014 20:54
    • цитировать
    Решил перестраховаться и переделал противопожарную разделку канала, примыкающего к левой деревянной стене (самой термонагруженной). Теперь деревянная стена отделена от дыма таким "пирогом": фольгированный базальтовый мат + минерит + пол кирпич + базальтовый картон + пол кирпича.
  • 23.04.2014 17:44
    • цитировать

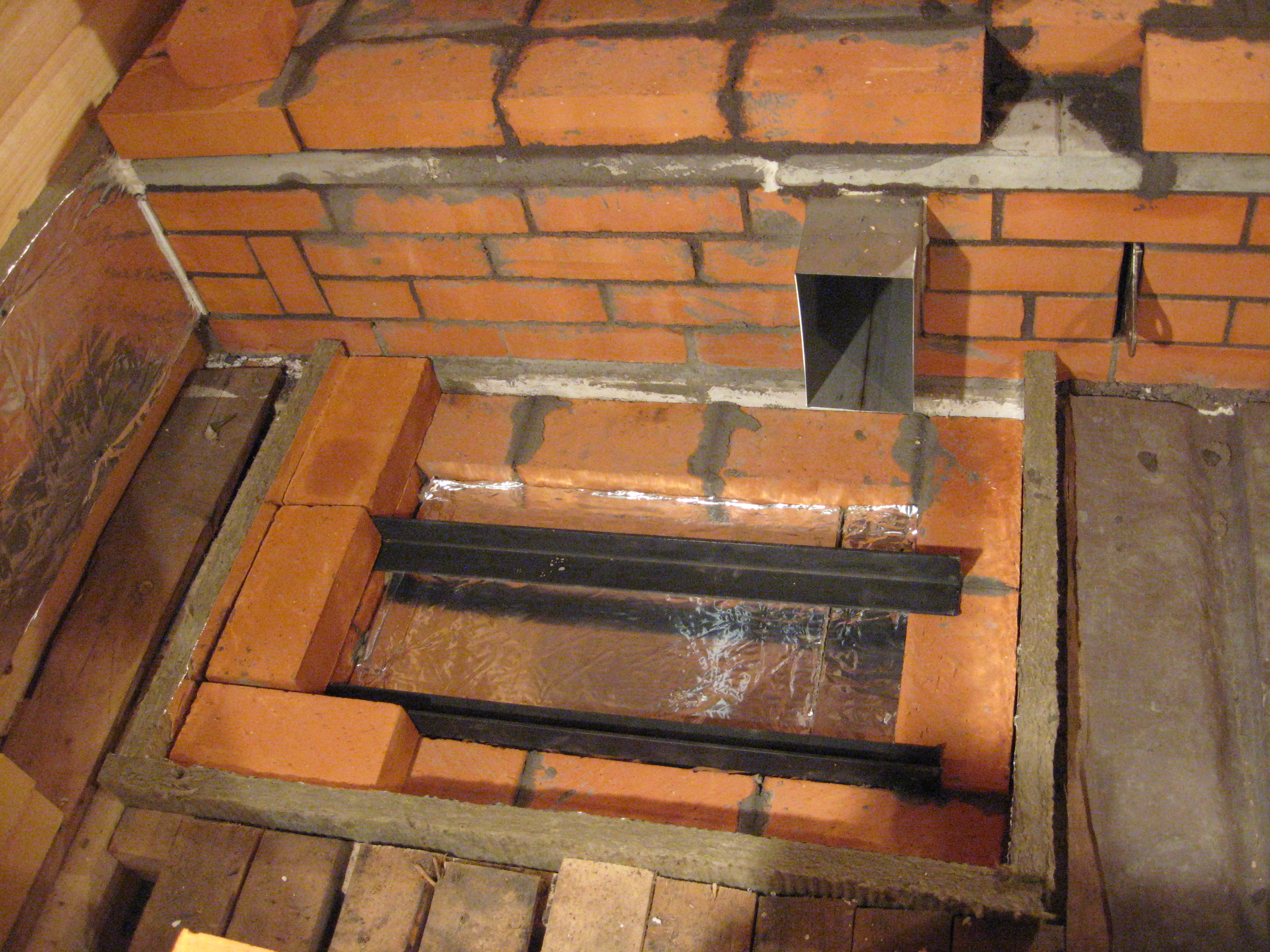

    Укладка нулевого и первого рядов печки. Для теплоизоляции основания печки уложен слой фольгированого базальтового мата.
  • 23.04.2014 17:40
    • цитировать

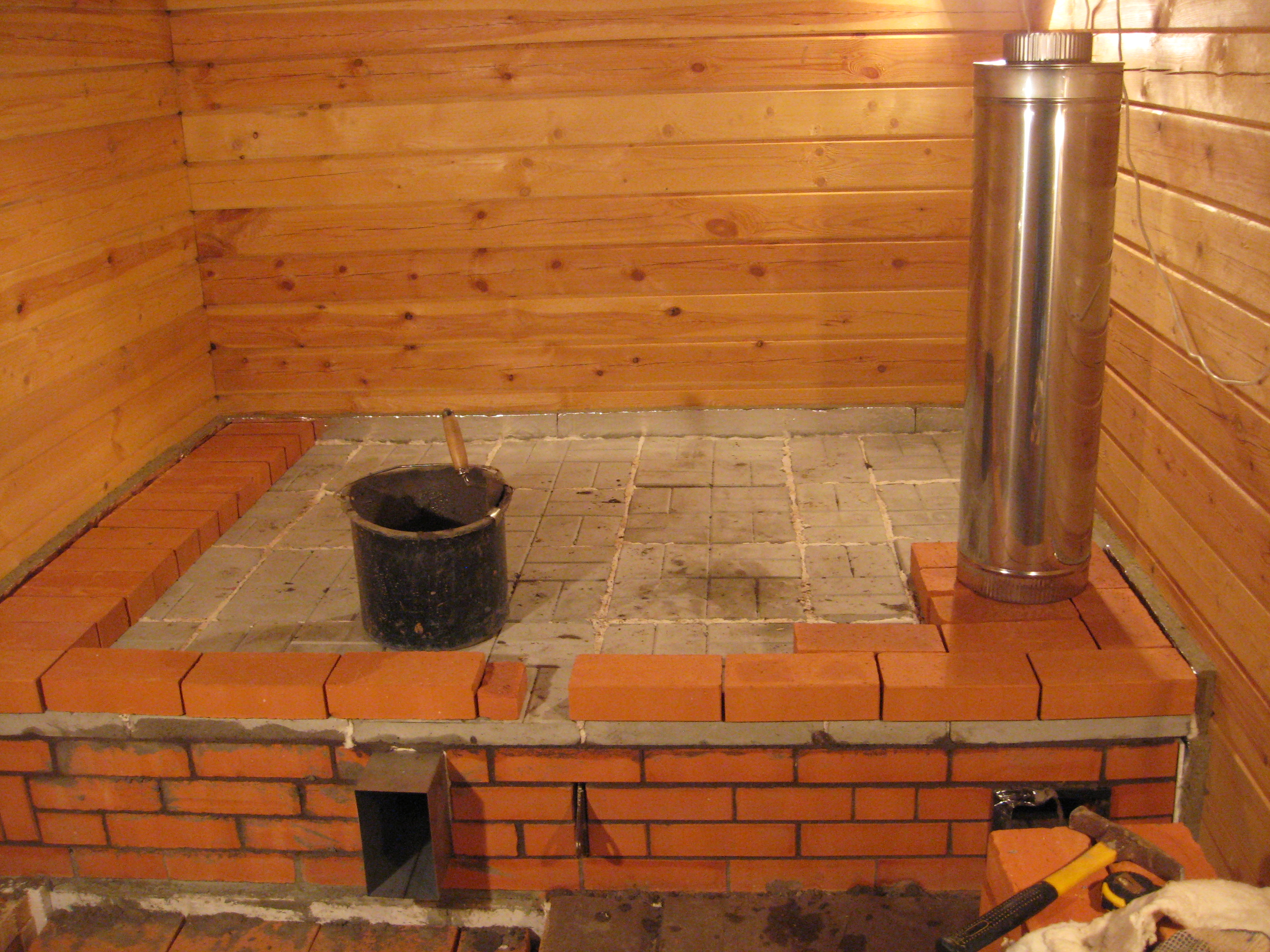

    Закончен второй ряд перекрыши из кирпича
  • 23.04.2014 17:38
    • цитировать

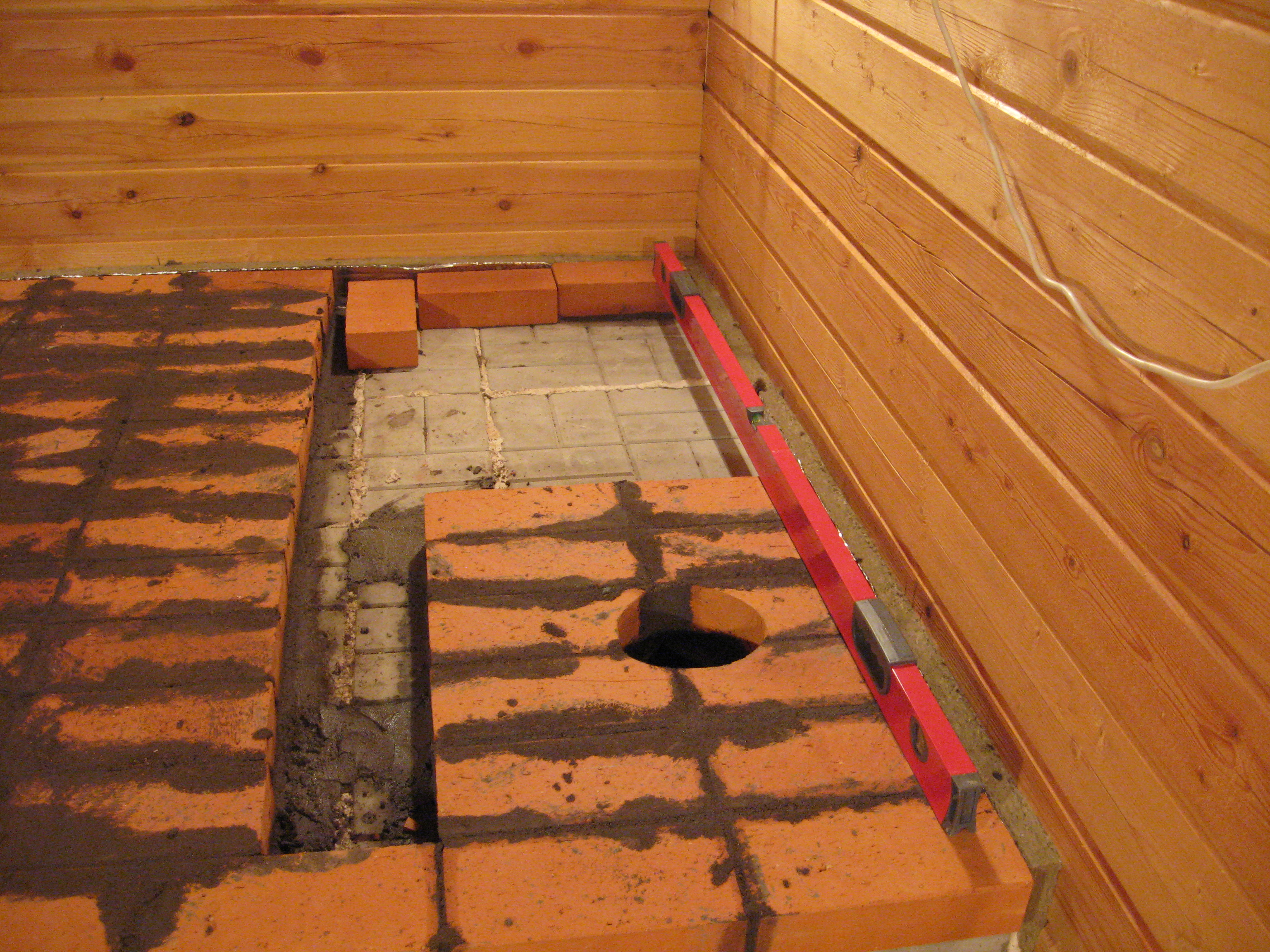

    Вырезано круглое отверстие под дымовую трубу
  • 21.04.2014 19:39
    • цитировать
    Кладка кирпича по угловым "маячкам"
  • 21.04.2014 19:37
    • цитировать

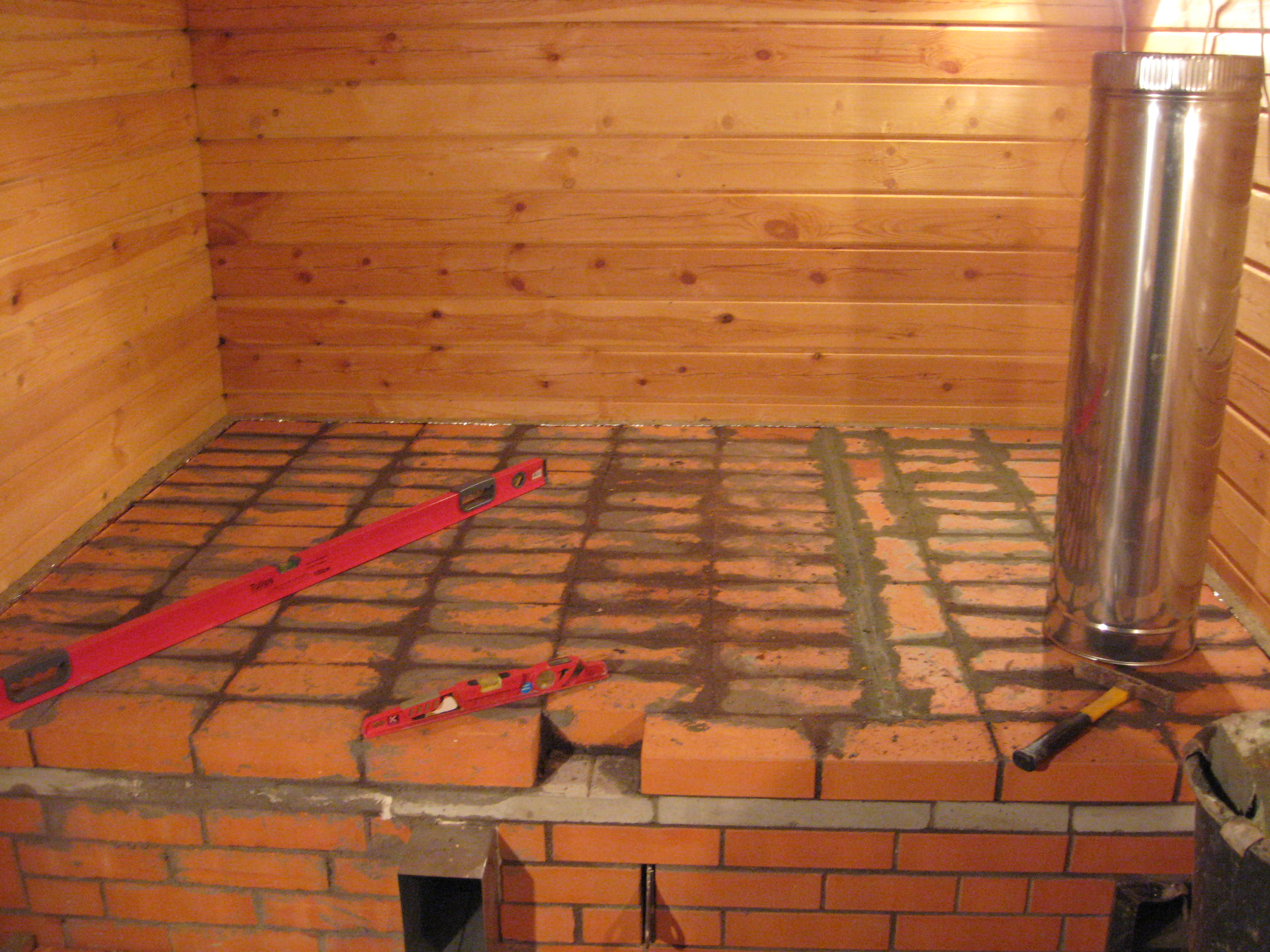

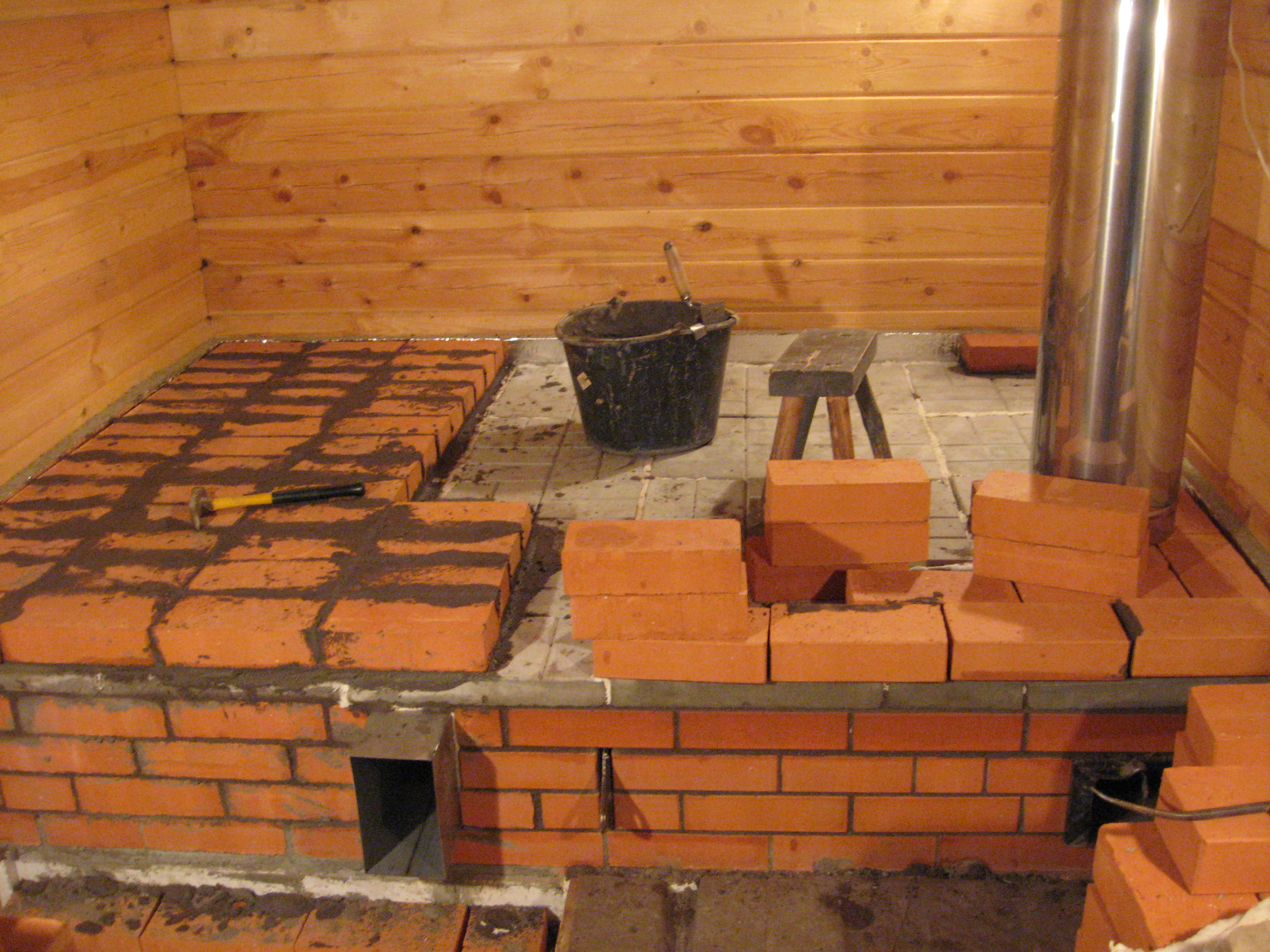

    Раскладка кирпича второго ряда перекрыши и примерка стартовой трубы дымохода
  • 21.04.2014 19:35
    • цитировать

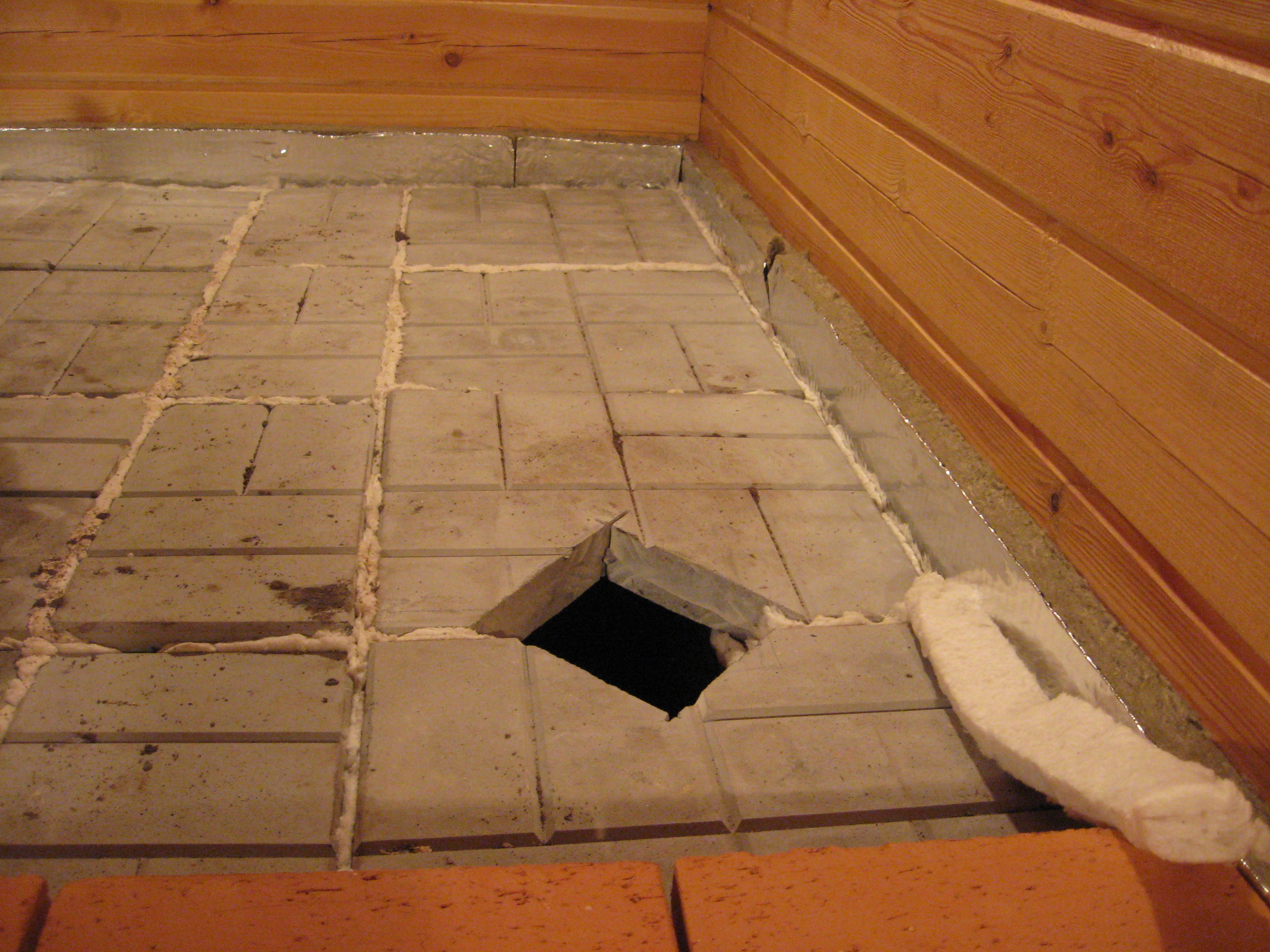

    Уплотнение и дополнительная термоизоляция деревянных стен полосой каолинового войлока. Отверстие в бетонных плитах для дымовой трубы.
  • 21.04.2014 19:30
    • цитировать

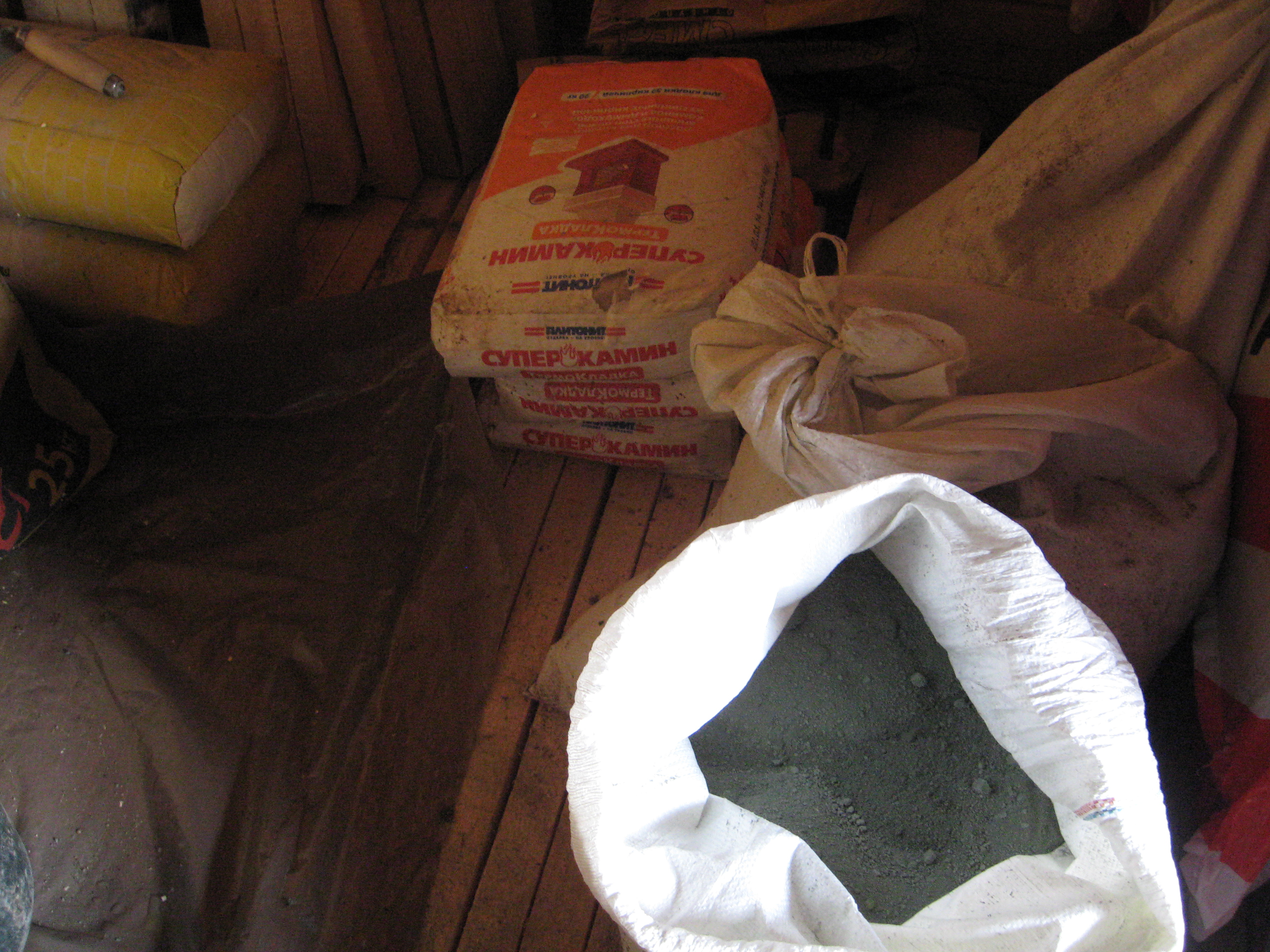

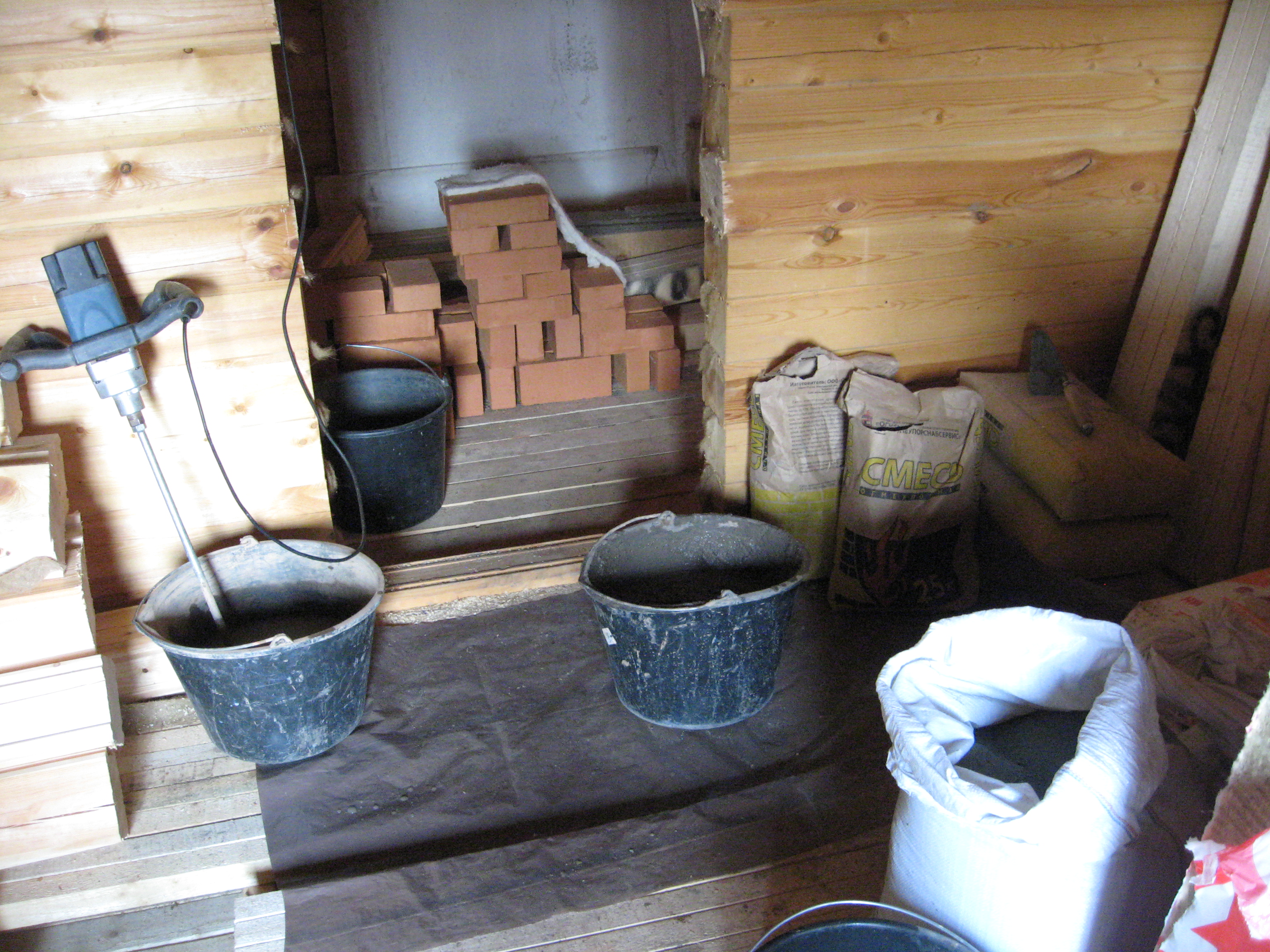

    Для оптимизации стоимости материалов кладка печи ведётся на плитоните, лежанка на огнеупоре (Боровичи) с добавлением двух мастерков кембрийской глины на ведро, для увеличения пластичности раствора (мешок 50кг.), стяжка по верху лежанки будет из глино-песчаного раствора (ещё два мешка просеяного песка).
  • 21.04.2014 19:23
    • цитировать

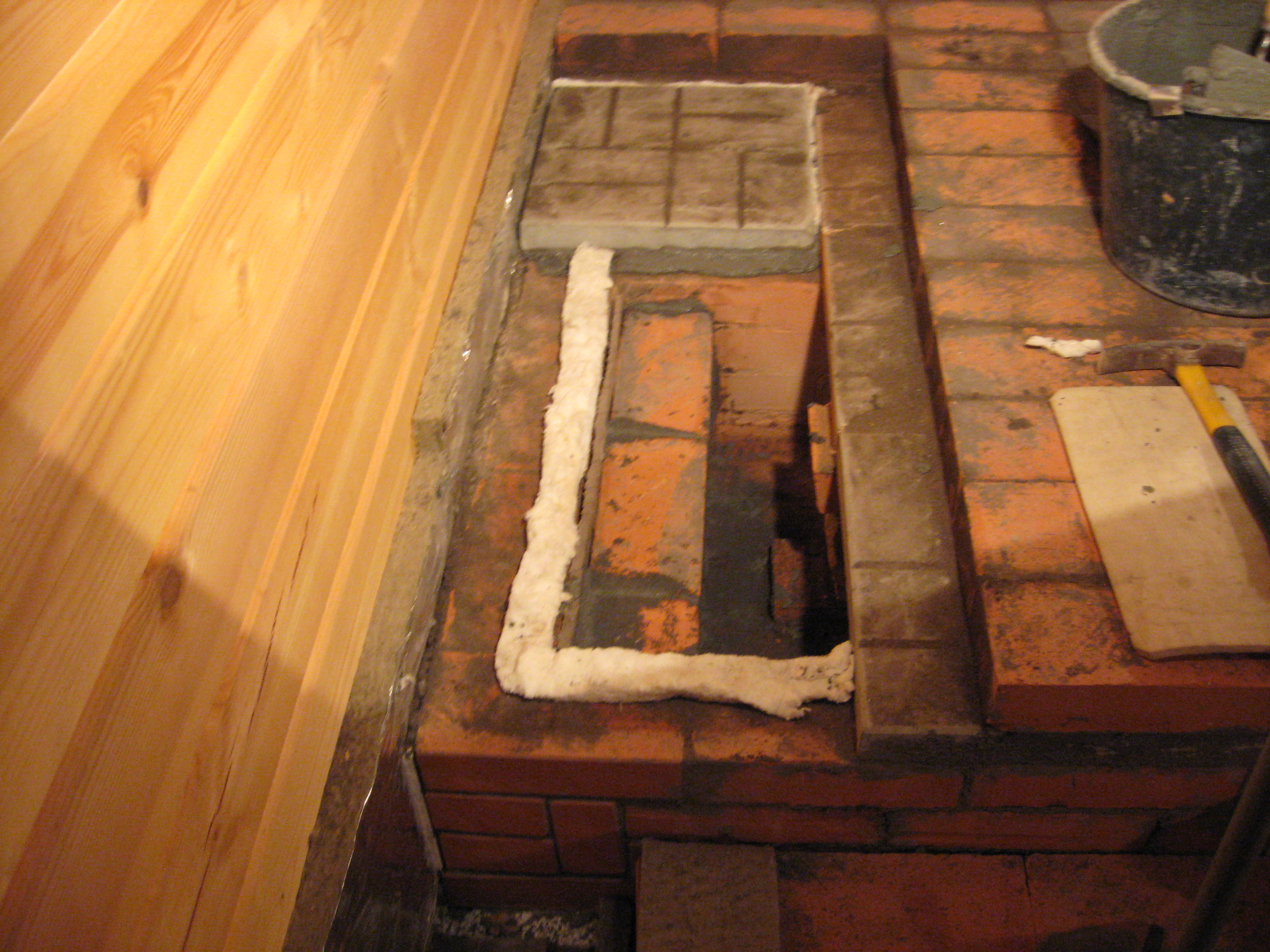

    Дымоплотность по периметру лежанки обеспечивается полосой каолинового войлока и глино-песчаным раствором
  • 19.04.2014 19:39
    • цитировать
    Шамотные кирпичи в первом канале уложены напротив выхода горячего дыма из печки. Перекрыть в этом месте тоже собирался шамотными плитами ША94, но потом решил поставить под бетонную плиту лист нержавейки, думаю этого хватит.
  • 19.04.2014 19:34
    • цитировать

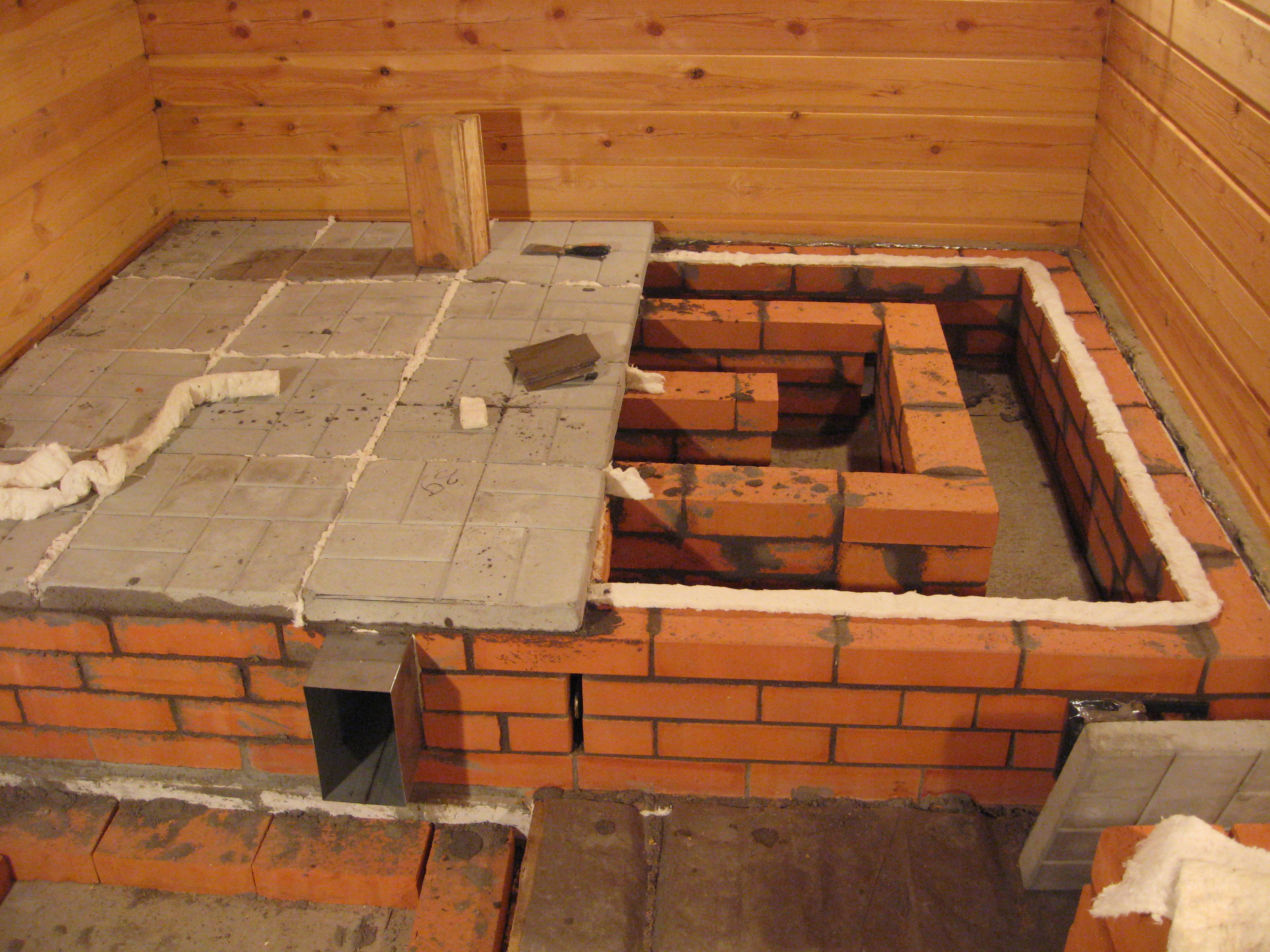

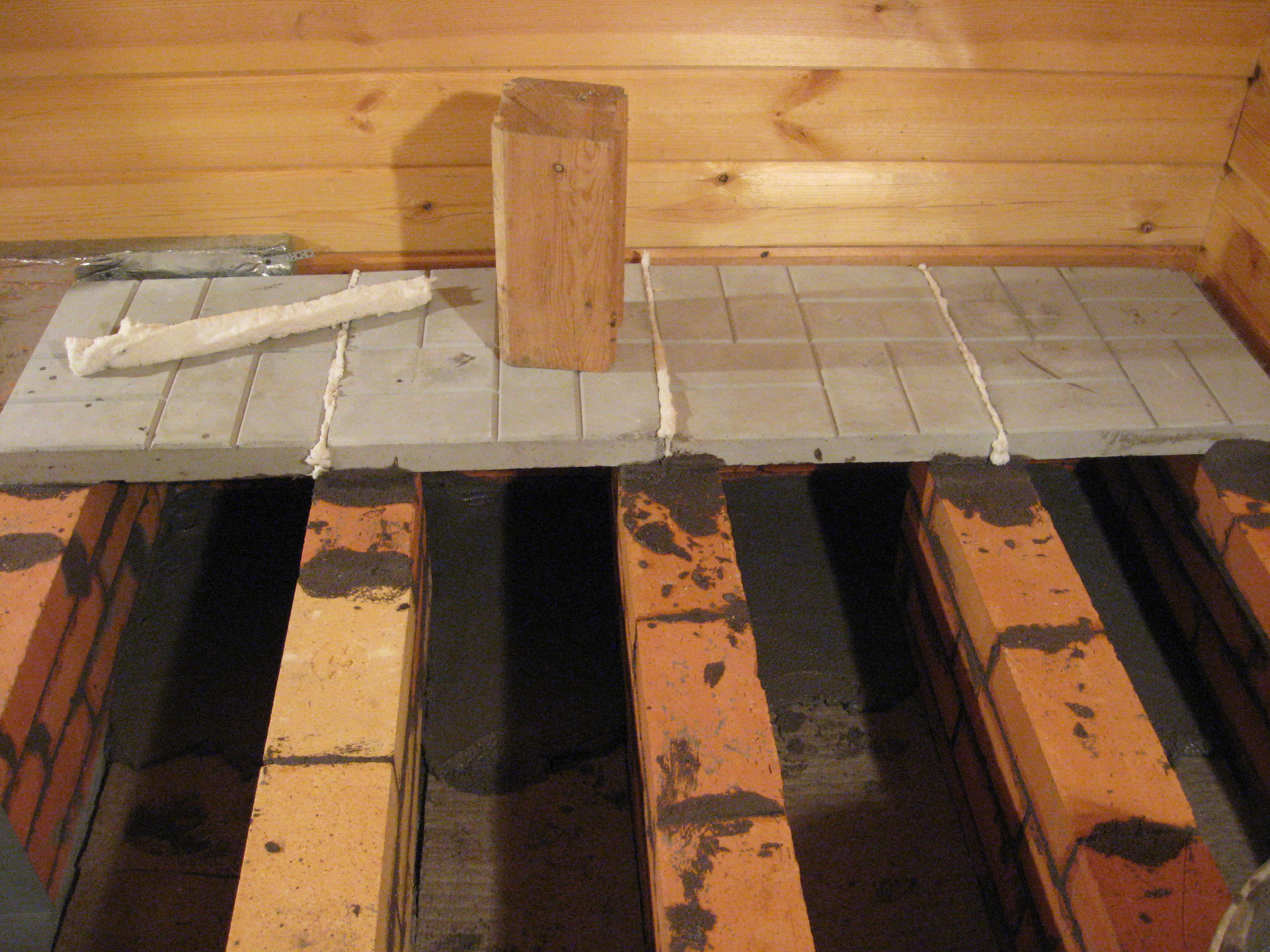

    Укладка первого ряда бетонных плит. Для терморасширения между ними проложены полосы из каолинового войлока по периметру плит.
  • 19.04.2014 19:31
    • цитировать
    Для увеличения теплоизоляции низа каналов на стяжку уложены полосы базальтового картона и по ним сделана стяжка глино-песчаным раствором.
  • 19.04.2014 19:27
    • цитировать

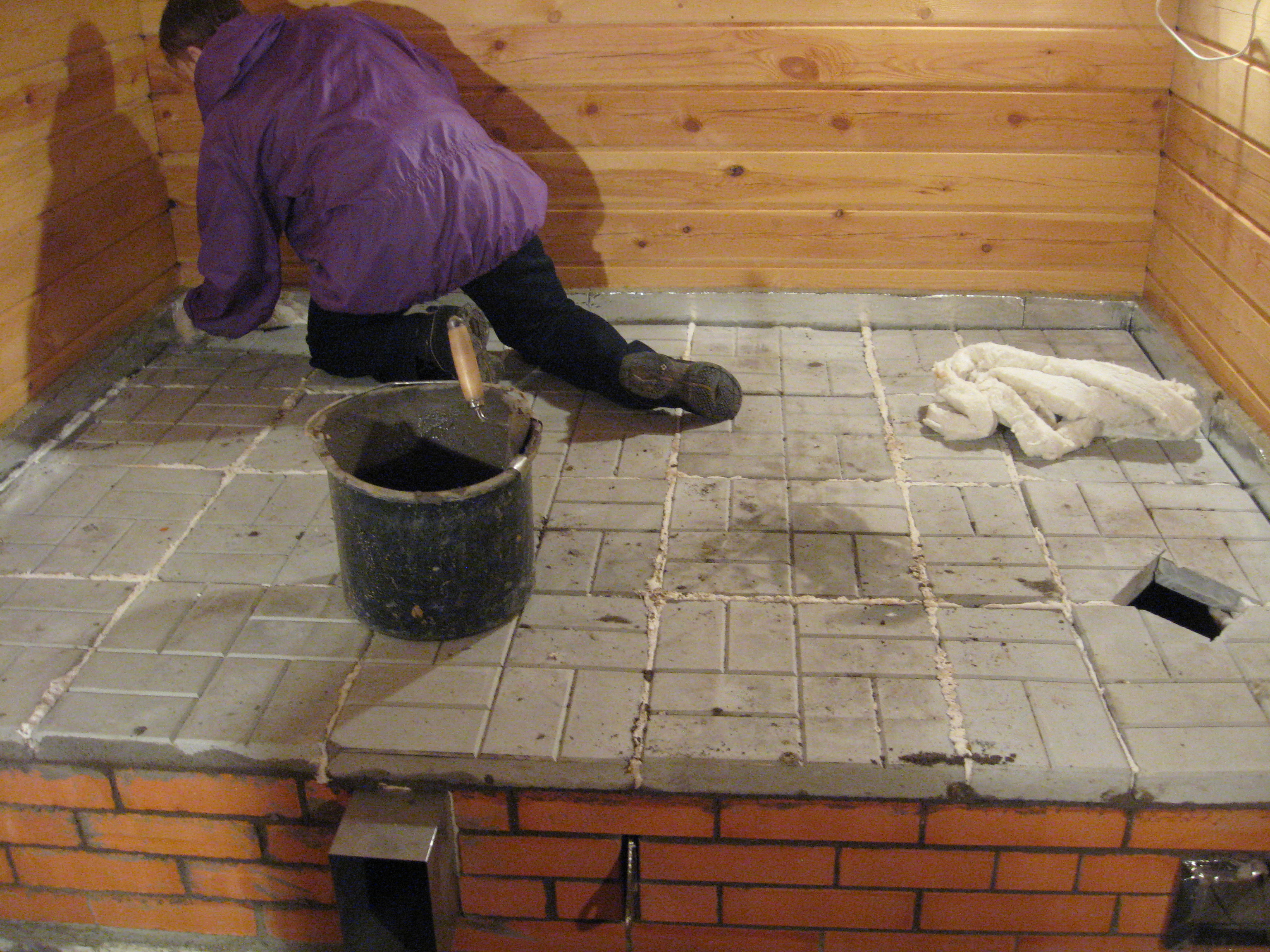

    Пробная укладка бетонных плит перекрыши (первый слой).
  • 19.04.2014 19:23
    • цитировать

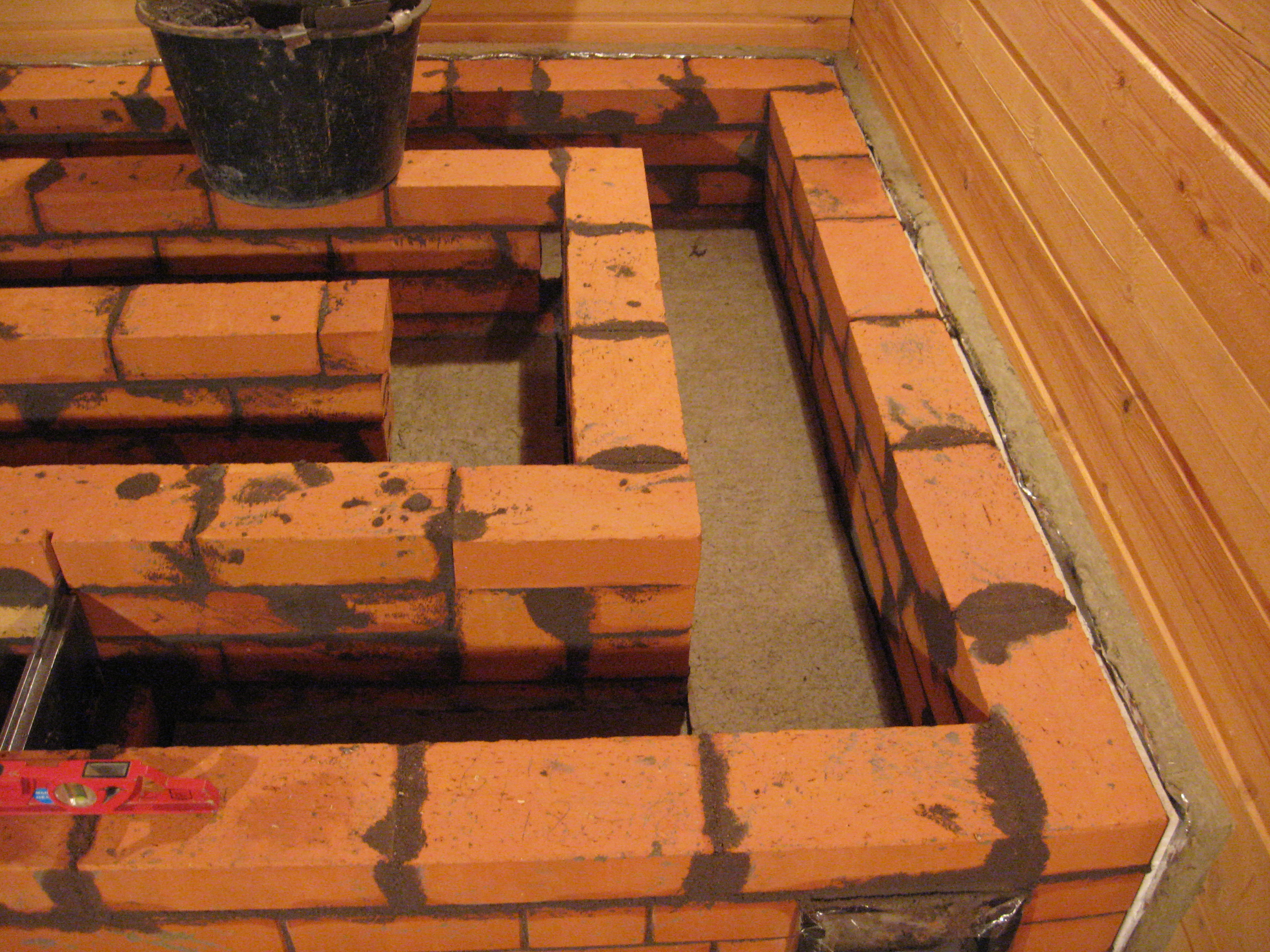

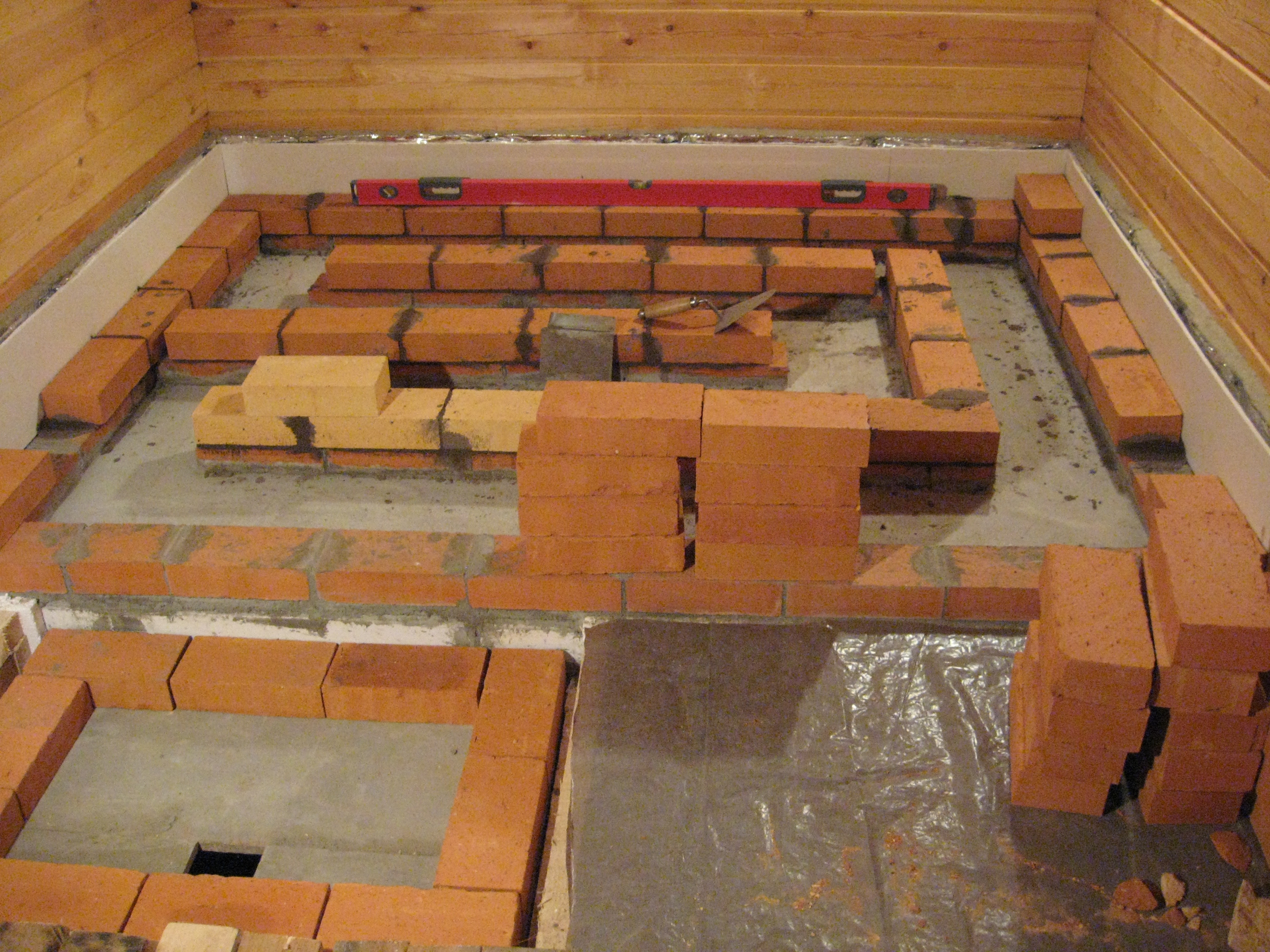

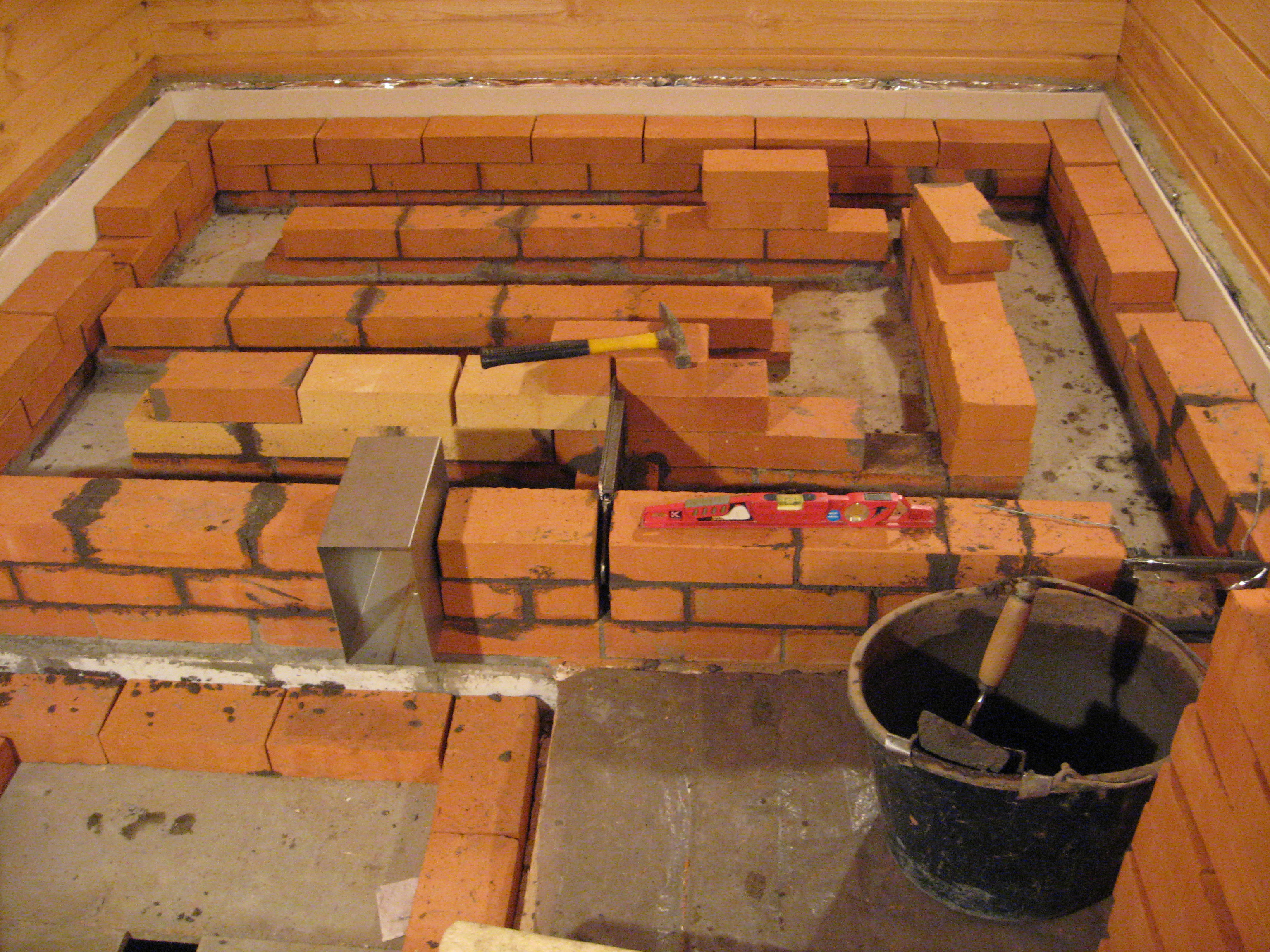

    Продолжаю показывать процесс кладки. Вот прогары в каналах.
  • 18.04.2014 18:03
    • цитировать

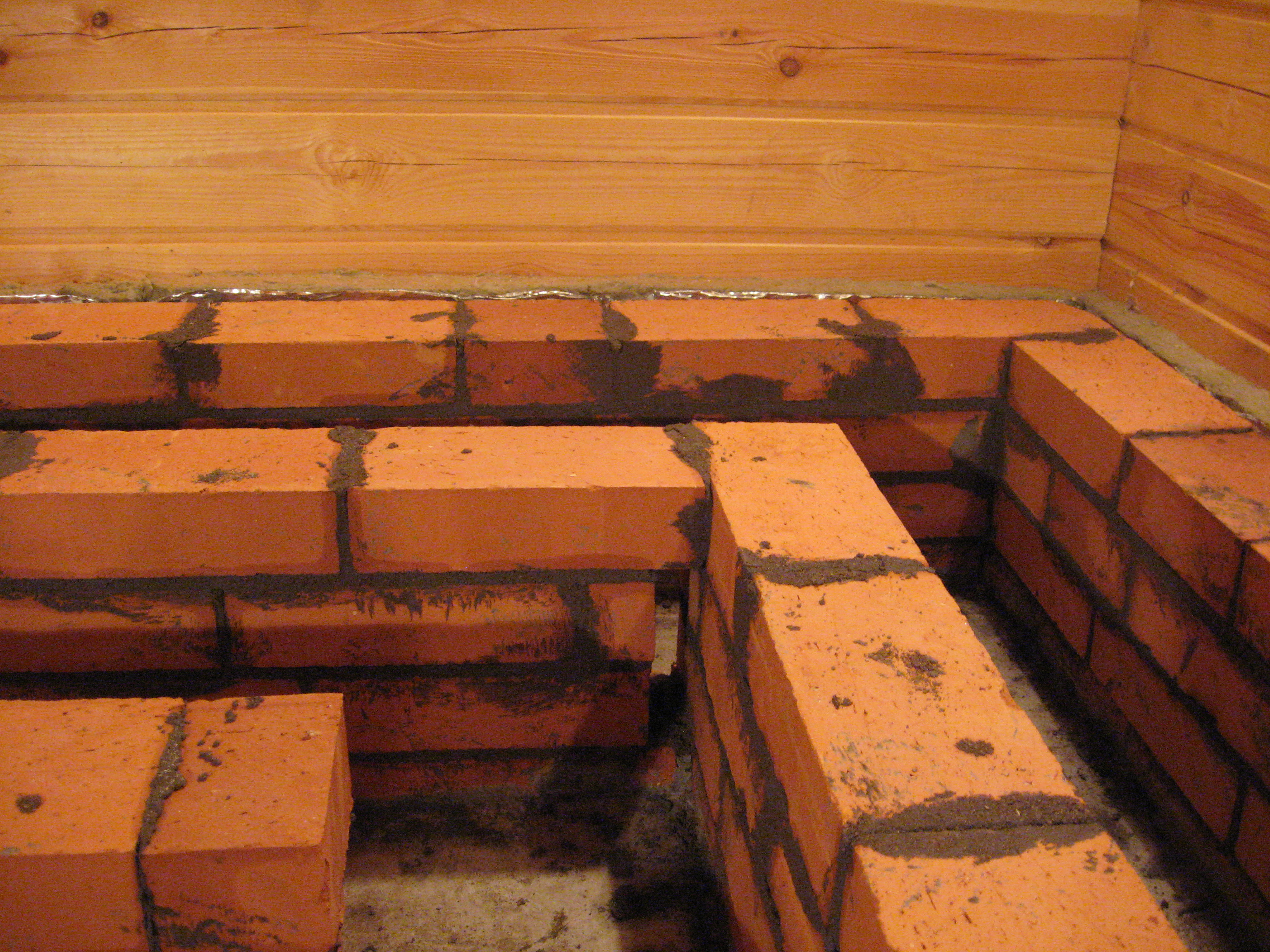

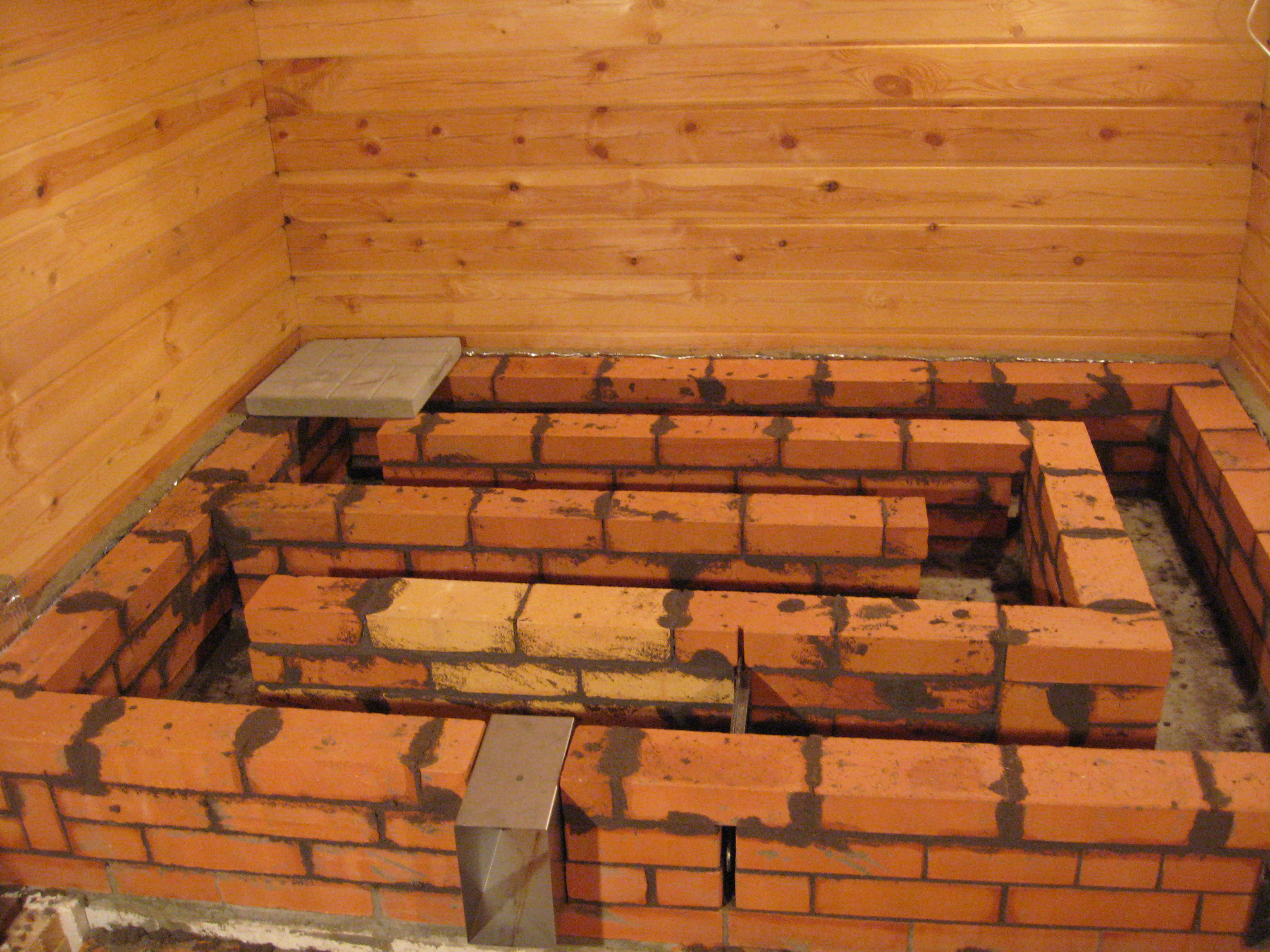

    При кладке лежанки по совету Анатолия Григорьева сделал "прогары" для стабильной растопки без дымления.
  • 18.04.2014 17:59
    • цитировать

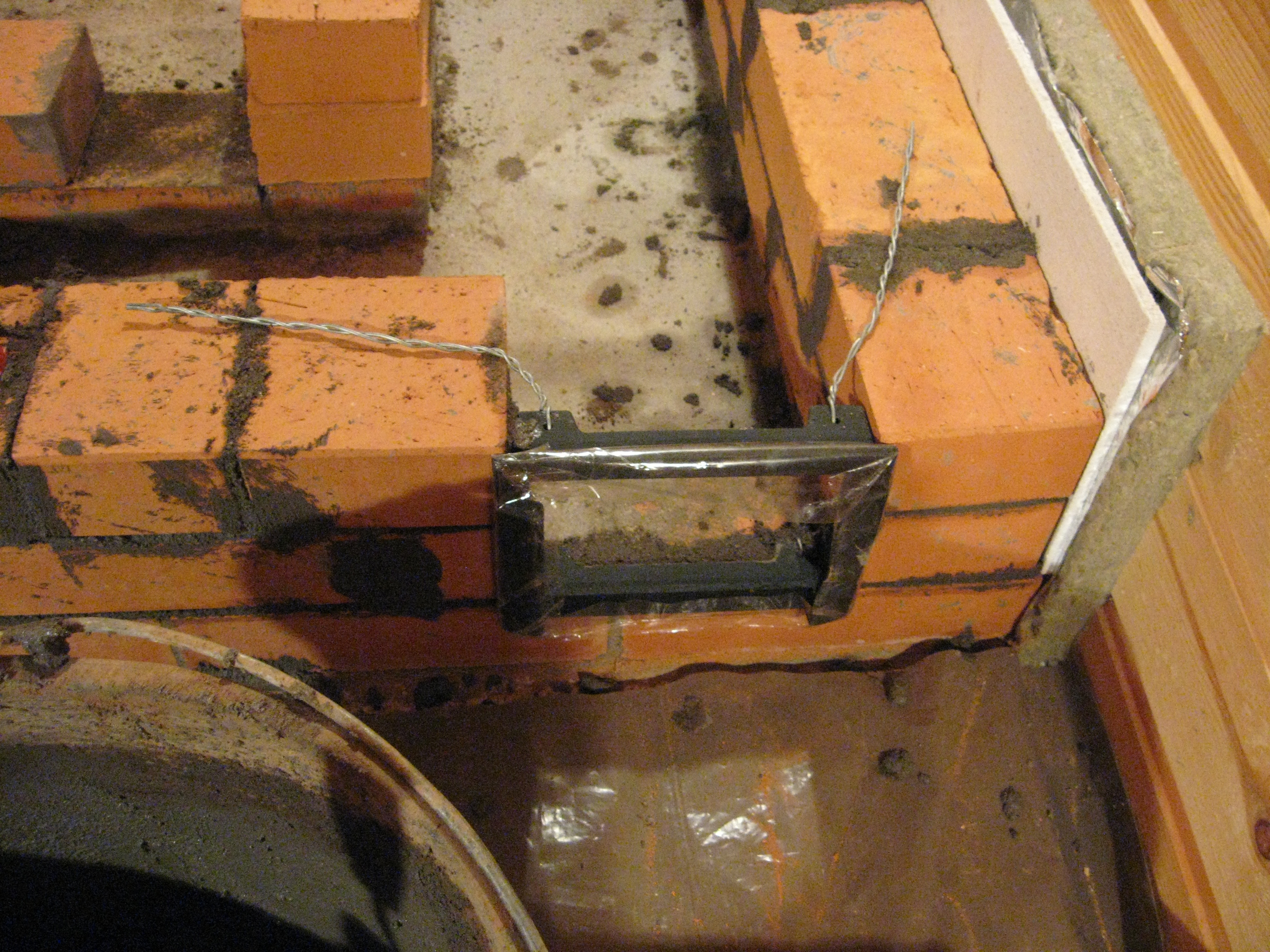

    Также поставил прочистную заслонку под дымовой трубой для "запуска" тяги, а также чистки последнего канала. Для чистки других каналов предусмотрены кирпичные "заглушки", которые можно будет вынимать при необходимости. Миша-Миша посоветовал чистить каналы гибким ёршиком и собирать мусор пылесосом.
  • 18.04.2014 17:53
    • цитировать

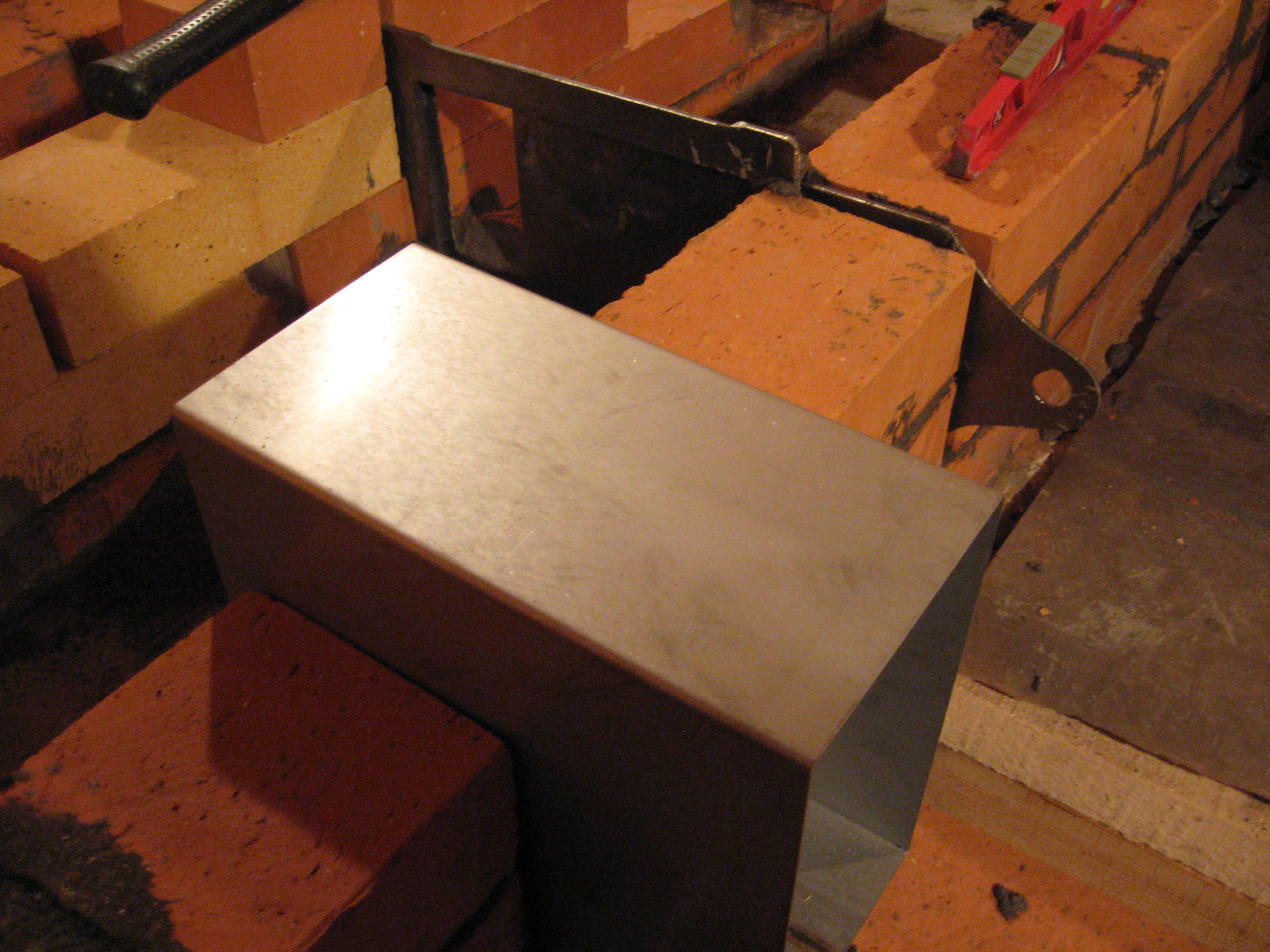

    Сегодня по фасадной части заложил гильзу из нержавейки, соединяющую печь с лежанкой. Так же установил задвижку летнего хода. Сначала собирался поставить поворотную, но цена выросла с 1400р. до 2740р. с какой стати платить такие деньги непонятно. В итоге хорошо встала наша за 500р.
  • 17.04.2014 19:41
    • цитировать

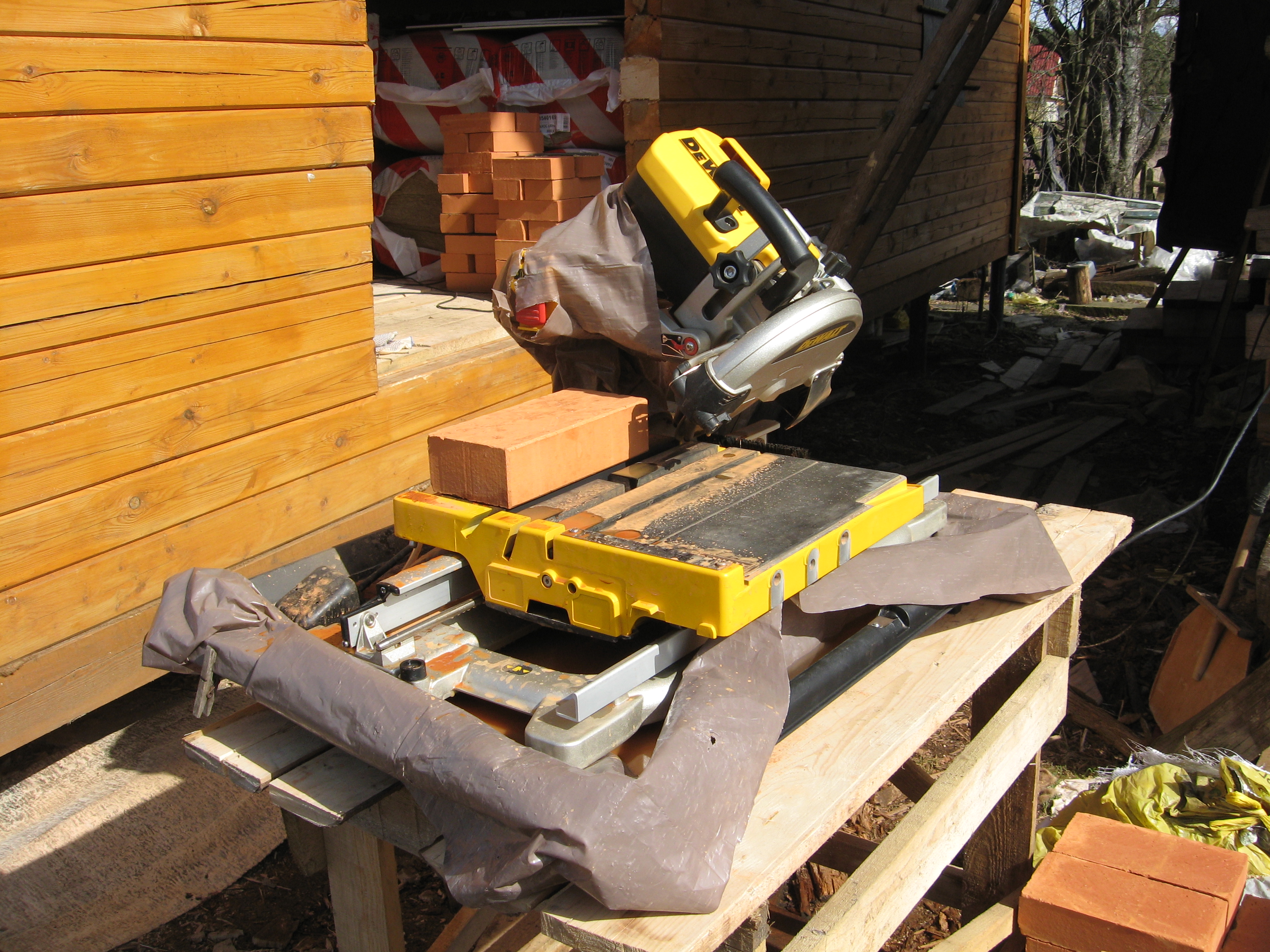

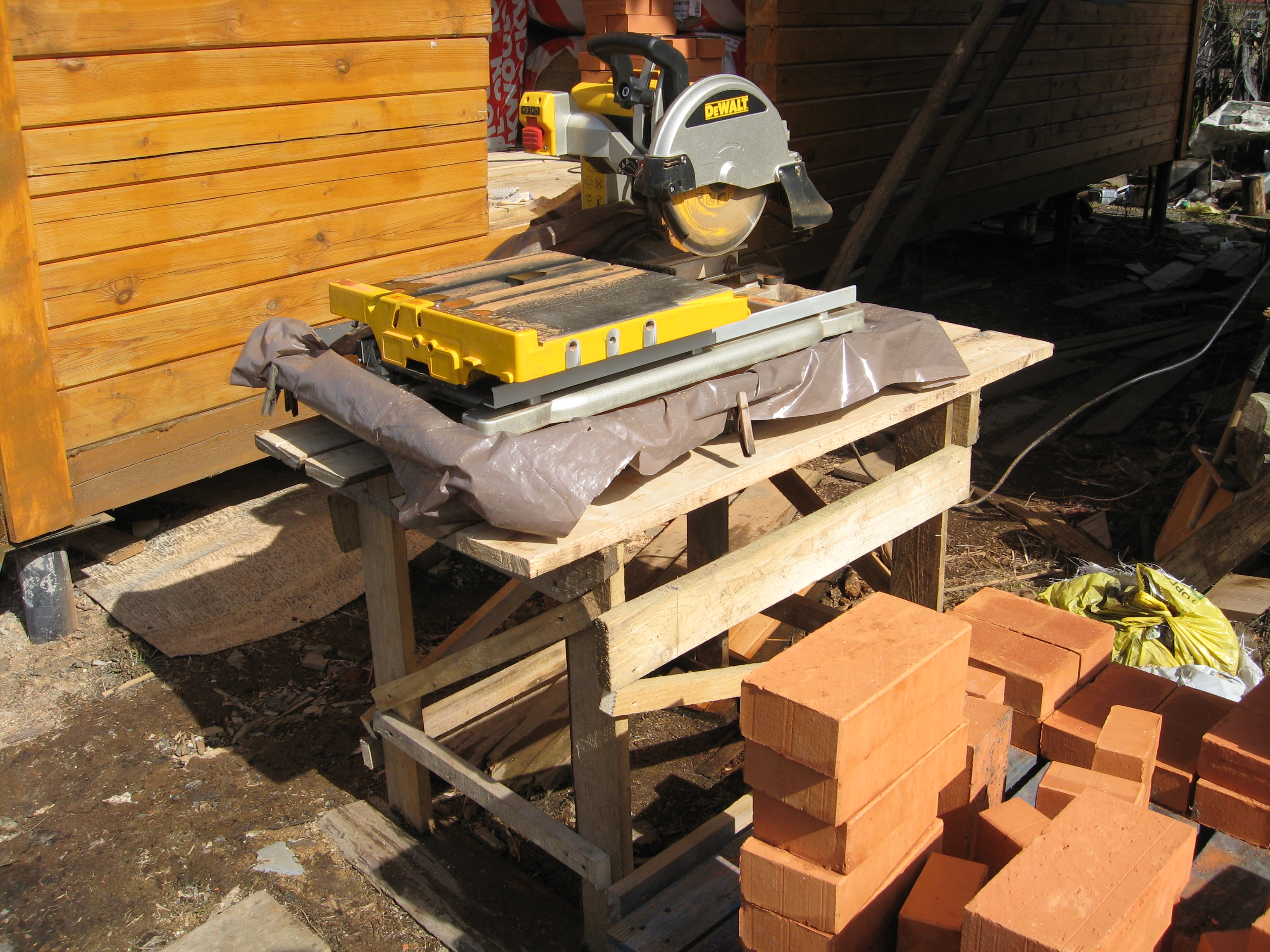

    Начал второй этап строительства печи ОНДОЛЬ. Для увеличения противопожарной защиты по стенам к фольгированным базальтовым матам толщиной 50мм. добавил полосы из минерита. Это конечно не 380мм. Все кирпичи, выходящие на фасад "фаскую" на станке ДЕ ВОЛЬТ 2400. Постараюсь выкладывать фото всего процесса, если будут замечания, вопросы - пишите, буду признателен.
  • 30.06.2013 20:27
    • цитировать
    Не прикрепилось последнее фото
  • 30.06.2013 20:25
    • цитировать

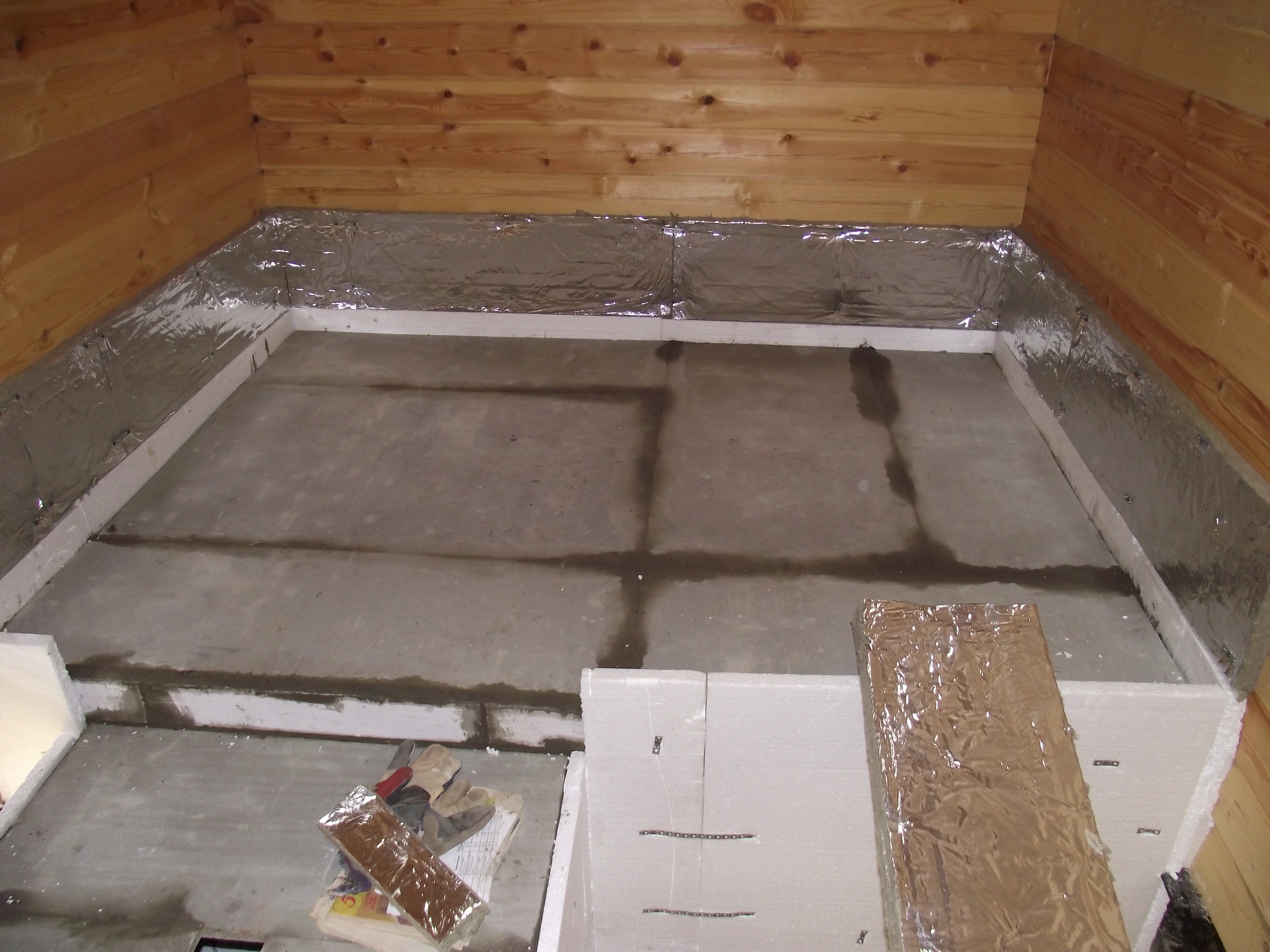

    По четвёртому ряду г/б блоков сделана вторая перекрыша из ЦСП толщиной 16мм. По перекрыше будет начат второй этап строительства в следующем году. По периметру на деревянные стены прибиты фольгированные базальтовые маты толщиной 30мм.
